发布日期:2020-4-11 14:05:32 浏览次数:
导读:ZB变频调速无负压供水设备,是我公司专业技术人员在气压给水设备的基础上开发一种能直接与自来水管网连接、且对自来水管网不产生任何负作用的成套给水设备...

小区供水节能设备



一、应用场所和范围:



1. 新建的住宅小区或办公楼、公寓、写字楼、宾馆饭店、综合楼等二次供水系统的应用场合及生活用水;

2. 低层自来水压力不能满足要求的消防用水;

3. 改造建好水池的,可以采用无负压设备与水池共用的洪水方式,进一步省电节能;

4. 自来水厂的大型给水中间加压泵站;

 5. 工矿企业的生活、生活用水。

 6. 各种循环系统。

 7. 改造原有的气压给水设备,可充分利用原有的气压罐。

 8. 深井阶梯性的供水项目。

 9. 不宜修建储水设备的山区供水。

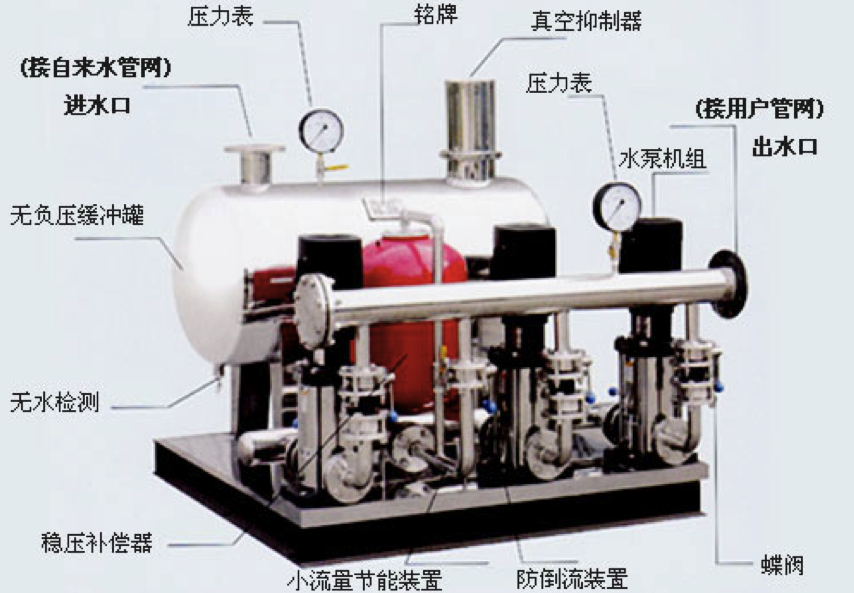

小区节能供水设备系统

二、产品概述:

    传统的供水方式离不开蓄水池,蓄水池中的水一般由自来水管网供给,这样,有压力的水进入不池后变成了零,造成大量的能源白白浪费。CB变频调速无负压供水设备,是我公司专业技术人员在气压给水设备的基础上开发一种能直接与自来水管网连接、且对自来水管网不产生任何负作用的成套给水设备。

它可以取代蓄水池,能充分利用自来水管网的压力直接供水或间接供水,避免了能源的二次浪费和二次污染,大幅度节省了基建投资并缩短了施工工期。GQ变频调速无负压供水设备由智能型变频控制柜、稳流罐、水泵机组 、议表、阀门及管路、基座等组成,适用于一切需要增高水压、恒定流量的给水系统。

1、水泵机组:采用高效率不锈钢冲压泵,效率高,噪音低,运行可靠。

2、无负压缓冲罐:储存市政进水与保压,与其它设备配套使用从而达到智能化。制作按GB150《钢制压力容器》JB2880《钢制压力容器技术条件》等规定执行。

3、稳压补偿器(可选):能够缓充用水量的波动与消除水锤现象。从而使整个系统更加节能与稳定。

4、真空抑制器:消除管网中的负压,不影响周边用水,保护管网与设备,达到市政管网供水的要求。

5、智能控制系统:全自动运行,备高性能变频调速器,采用先进的微处理器控制技术,通过压力表与多功能保护器的智能化控制,真正起到了双重保护,控制更周到,用的更放心(同时也采用了国际领先的高智能化控制模式,用户可远距离监控设备的运行状态)

6、人机界面(可选):全中文操作界面,方便用户监测与查看水泵运行及状态。压力表:与智能化控制系统共同自动检测系统中的负压。

7、三重保护器:通过压力表与智能化控制系统达到三重保护与监测。



三、产品用途:

CB系列变频调速无负压供水设备可作生活供水,也可作消防供水用,可配置任意型号的水泵,当设备用于消防时,宜配备消防专用水泵。

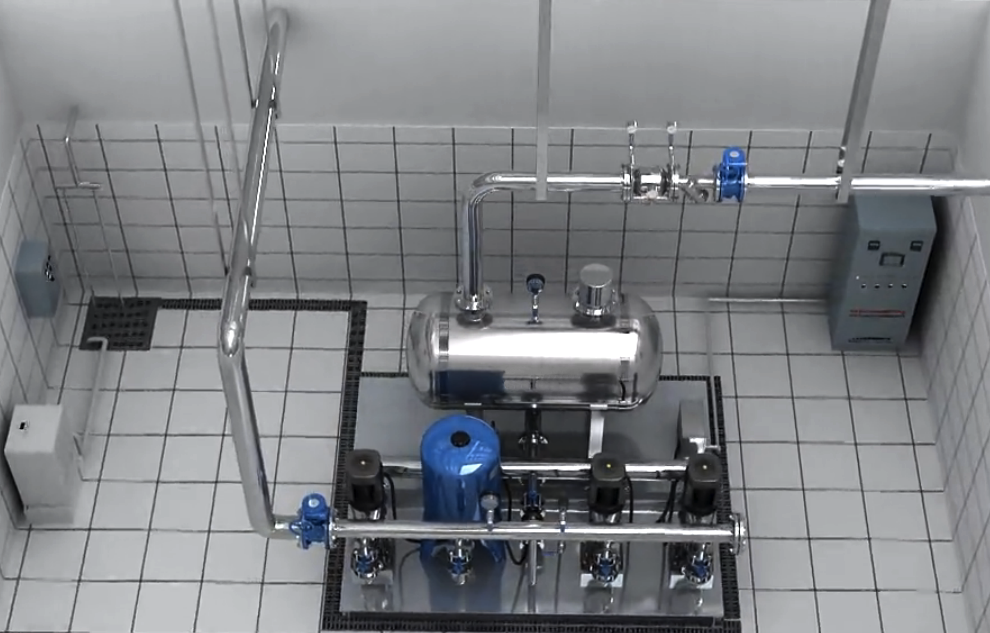

CB系列变频调速无负压供水设备



四、产品优点:

 1.节能(更省电)

    无环境污染,更省电,比一般的供水设备节能30%以上。

2.稳定可靠

    采用丹麦格兰富或长沙水泵,低压电器采用施耐德电器。采用多台水泵运行,单台出现故障时不影响正常供水。

3.智能控制

    全自动智能运行,无需人员管理,节约成本,省心省力,控制核心采用ABB变频器和PLC控制。

4.灵活方便

    设备小巧,安装方便,维护方便。

 5.环保

    采用奥氏体不锈钢SUS304食品级材质,无二次污染,无需清洗,达到能直接饮用的卫生要求。

 6.无水停机功能

    当市政自来水管网断水时,设备自动停机,以保护设备管网。



五、工作原理:

    设备投入使用,自来水管网的水进入稳流流罐,罐内空气从真空消除器排出,待水充满后,真空消除器自动关闭。当自来水管网压力能够满足用水要求时,系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水要求时,系统压力信号由远传压力表反馈给变频控制器,水泵运行,并根据用水量的大小自动调节转速恒压供水,若运转水泵达到工频转速时,则启动另一台水泵变频运转。水泵供水时,若自来水管网的水量大于水泵流量,系统保持正常供水。

    用水高峰时,若自来水管网水量小于小泵流量量,稳流罐内的水作为补充水源仍然能正常供水,此时,空气由真空消除器进入稳流罐,罐内真空遭到破坏,确保了自来水管网不产生负压,用水高峰过后,系统又恢复到正常供水状态。

    当自来水管网停水,造成稳流罐液位不断下降,液位探测器将信号反馈给变频控制器,水泵自动停机,以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时,气压罐可以贮存并释放能量,避免了水泵频繁启动。

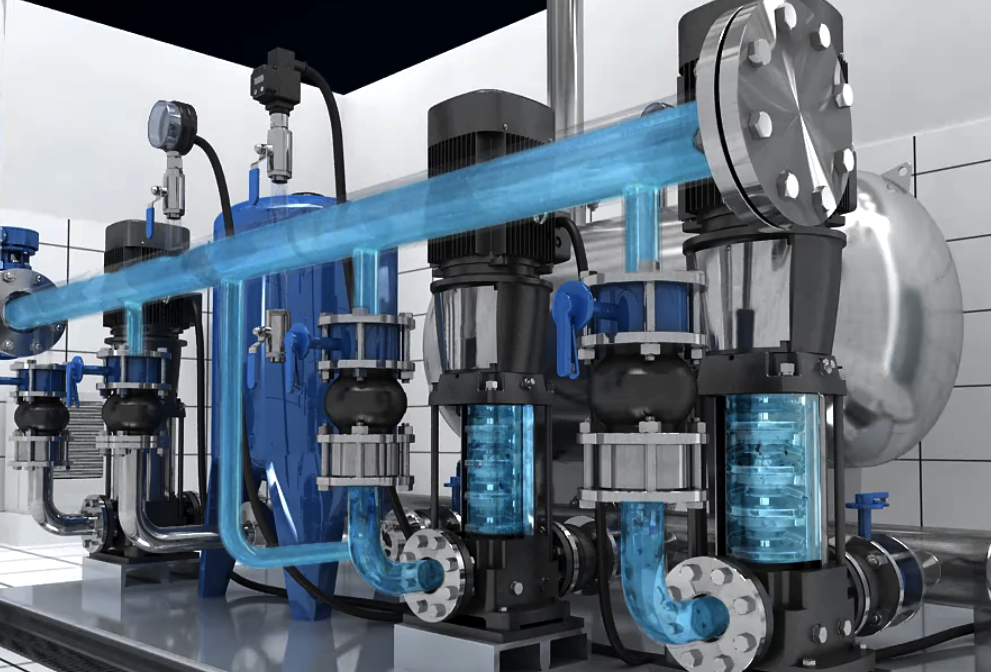

稳流流罐

六、安装要求:

1、拧紧地脚螺栓,以免起动时振动对泵性能产生影响。

2、在泵的进、出口管路上安装调节阀,在泵出口附近安装压力表,以控制泵在额定工况内运行,确保泵的正常使用。

3、排出管路如装逆止阀应装在闸阀的外面。

4、无负压给水设备泵的安装方式分为硬性联接安装和柔性联接安装。

5、无负压给水设备安装前应仔细检查泵体流产内有无硬质物,以免运行时损坏叶轮和泵体

6、无负压给水设备安装时管路理量不允许加在泵上,以免使泵变形,影响正常运行。



七、安装与调试

1、现场的基础尺寸应按我公司提供的基础图施工,其位置与标高应附合工程设计与水利要求;在二次浇灌水泥浆时,应满足水平要求,其纵横水平度应不超过0.1%.

2、设备安装就位后,应对所有紧固件进行紧固,仔细检查设备是否有跑、冒水滴现象,避免由于运输震动而导致漏水问题。

3、电源进线要求为三相五线制,电压要求AC380,±10%,电源进线端若有漏电保护开关,则漏电电流一定要大于500MA,否则在变频运行时,用户空开会跳闸(因为变频器是一个由多种器件组成的功率元件)。

4、设备通电后,先手动状态设机,调校各泵的正反转;如果是反转则对应换其输入两相电源即可,若在变频时反转,则将变频器参数1003改为1或2进行切换(ABB变频)。

5、在调自动时,应注意三种保护器的对应号码接线,罐底漏水保护开关正常为:有水断开,无水闭合状态,在接线前,用万用表检测。

6、设备参数全中文数字化,在设值时,应注意自来水进水低取保护值与变频器加速时间,休眠时间,定时切泵时间,切泵正负差,出厂时均已设好,若在现场有特别果求时,请咨询我司技术部。



八、 故障原因及排除方法
