DG型高压锅炉给水泵

水泵介绍:

DG型卧式多级泵型单吸多级分段式卧式离心泵,是在老产品的DA型泵基础上大胆改进机构并采用先进的水力模型设计而成的高效节能更新换代产品,全部取代老DA型泵,根据输入介质、温度派生出DG、MD、DF型泵。

应用范围:化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织、自来水厂、灌溉、排水泵站、工业供水系统、空调系统、消防系统、船舶工业等行业;

流 量Q:m3/h,扬 程H:m;

水泵材质:

常见型号:DG6-25×3;

进口口径:mm,出口口径:mm;

工作压力:MPa,工作温度:℃;

【性能特点】

国家实用新型技术

美国先进水力模型

三元流理论/三维软件设计

制造/加工/铸造/蜗壳

【工作原理】

DG型高压锅炉给水泵技术参数:
流量:6.3-300m3/h;
扬程:13-650m;
功率:2.2-400KW;
转速:1450-2950r/min;
口径:φ50-φ200;
温度范围:≤105℃;
工作压力:≤3.0Mpa.

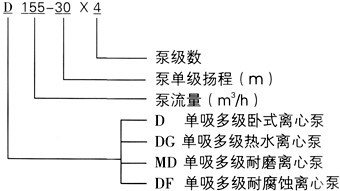

DG型高压锅炉给水泵型号意义:

DG型高压锅炉给水泵产品特点:
1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。
DG型高压锅炉给水泵结构特点:
   DG型泵进、出水口均为垂直向上,通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。该型泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行白润滑,循环水冷却。泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封, 当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。的密封形式有机械密封和填料密封两种。泵采用填料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内,箱内要通入一定压力的水,起水封、水冷或水润滑作用。在轴封处装有可更换的轴套,保护泵轴。
    次高压泵一般采用滑动轴承、稀油润滑结构,DG85-6 7、DG155-67型泵可采用滑动轴承、 稀油润滑,也可采用滚动轴承、干油润滑结构,其余型号均采用滚动轴承、干油润滑结构。中、低压泵的主要零件材料一般采用优质铸铁,次高压泵主要零件采用铸钢或不锈钢。该型泵通过弹性联轴器由原动机直接驱动,从原动机方向看,泵为顺时针方向旋转。

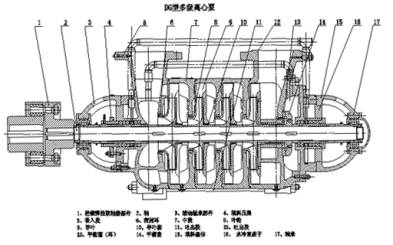

DG型高压锅炉给水泵结构图:

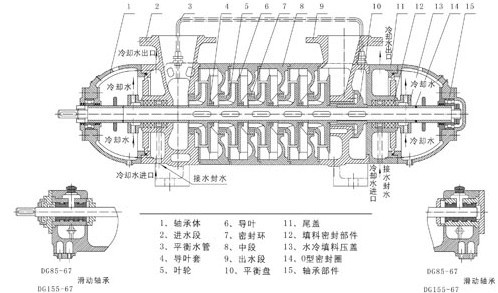

DG泵(中低压)结构图.填料密封-水封水引自第一级叶轮






1
轴承体
6
导叶
11
尾盖
2
进水段
7
密封环
12
填料密封部件
3
平衡水管
8
中段
13
水冷填料压盖
4
导叶套
9
出水段
14
O型密封圈
5
叶轮
10
平衡盘
15
轴承部件
DG泵(中低压)结构图.填料密封-水封水用外接水

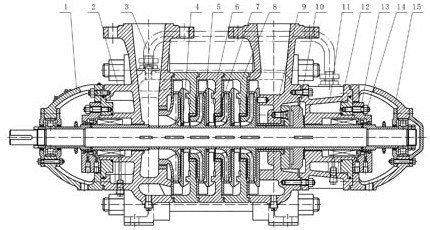

DG泵(中低压)结构图.填料密封-机械密封






1
轴承体
6
导叶
11
尾盖
2
进水段
7
密封环
12
机械密封部件
3
平衡水管
8
中段
13
水冷机械压盖
4
导叶套
9
出水段
14
O型密封圈
5
叶轮
10
平衡盘
15
轴承部件

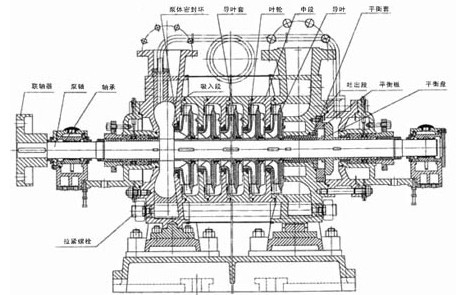

DG泵(次高压)结构图

DG型高压锅炉给水泵适用范围:
DG型泵系单吸多级分段式离心泵,供输送清水及物理化学性质类似于清水的液体之用。泵扬程H19至245.7米,流量为18至162m3/h,液体的最高温度不得80℃,适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。

【核心配件】

(注意:DG型高压锅炉给水泵型号的水泵配件实物图和此图存在外观、大小、尺寸、材质等的区别)

【配件选择】

多种标准的法兰能提供
      1、中国标准GB, HG和德国标准DIN;
      2、美国标准ANSI, ASME;
      3、日本标准JIS;

过流部件材质可供选择
      1、铸钢;2、不锈钢;
      3、铸铁;
      4、铜合金;

密封型式
      1、机械密封(含平衡型单端面、双端面密封);
      2、填料密封;

轴承
      1、根据用户的要求和泵的技术条件,可提供;
      2、滚动和滚动轴承;

多种联轴器形式可供选择
      1、弹性柱销式联轴器;
      2、金属膜片式联轴器;
      3、爪形联轴器;
      4、梅花形联轴器;

底座
      1、铸造型和钢焊接结构任选;
      2、带集液槽的结构可选;
      3、独立底座;
      4、公共底座;

更多参数【性能参数】

DG型节能高压锅炉给水泵性能参数:


泵型号
转速
(r/min)
流量
扬程
(m)
效率
(%)
功率(KW)
必需
汽蚀余量
(m)
m3/h
L/S
轴功率
电机功率
D
  DG  6-25×3
2950
3.75
1.04
76.5
33
2.37
5.5
2.0
6.3
1.75
75
45
2.86
2.0
7.5
2.08
73.5
47
3.19
2.5
D
  DG  6-25×4
2950
3.75
1.04
102
33
3.16
7.5
2.0
6.3
1.75
100
45
3.81
2.0
7.5
2.08
98
47
4.26
2.5
D
  DG  6-25×5
2950
3.75
1.04
127.5
33
3.95
7.5
2.0
6.3
1.75
125
45
4.77
2.0
7.5
2.08
122.5
47
5.32
2.5
D
  DG  6-25×6
2950
3.75
1.04
153
33
4.73
11
2.0
6.3
1.75
150
45
5.72
2.0
7.5
2.08
147
47
6.39
2.5
D
  DG  6-25×7
2950
3.75
1.04
178.5
33
5.52
11
2.0
6.3
1.75
175
45
6.67
2.0
7.5
2.08
171.5
47
7.45
2.5
D
  DG  6-25×8
2950
3.75
1.04
204
33
6.31
15
2.0
6.3
1.75
200
45
7.63
2.0
7.5
2.08
196
47
8.58
2.5
D
  DG  6-25×9
2950
3.75
1.04
229.5
33
7.10
15
2.0
6.3
1.75
225
45
8.52
2.0
7.5
2.08
220.5
47
9058
2.5
D
  DG  6-25×10
2950
3.75
1.04
255
33
7.89
18.5
2.0
6.3
1.75
250
45
9.53
2.0
7.5
2.08
245
47
10.63
2.5
D
  DG  6-25×11
2950
3.75
1.04
280.5
33
8.68
18.5
2.0
6.3
1.75
275
45
10.5
2.0
7.5
2.08
269.5
47
11.71
2.5
D
  DG  6-25×12
2950
3.75
1.04
306
33
9.47
18.5
2.0
6.3
1.75
300
45
11.44
2.0
7.5
2.08
294
47
12.78
2.5
D
  DG  12-25×3
2950
7.5
2.08
84.6
44
3.93
7.5
2.0
12.5
3.47
75
54
4.73
2.0
15.0
4.17
69
53
5.37
2.5
D
  DG  12-25×4
2950
7.5
2.08
112.8
44
5.24
11
2.0
12.5
3.47
100
54
6.30
2.0
15.0
4.17
92
53
7.09
2.5
D
  DG  12-25×5
2950
7.5
2.08
141
44
6.55
11
2.0
12.5
3.47
125
54
7.88
2.0
15.0
4.17
115
53
8.86
2.5
D
  DG  12-25×6
2950
7.5
2.08
169.2
44
7.85
15
2.0
12.5
3.47
150
54
9.46
2.0
15.0
4.17
138
53
10.64
2.5
D
  DG  12-25×10
2950
7.5
2.08
282
44
13.09
22
2.0
12.5
3.47
250
54
15.76
2.0
15.0
4.17
230
53
17.73
2.5
D
  DG  12-25×11
2950
7.5
2.08
310.2
44
14.4
22
2.0
12.5
3.47
275
54
17.34
2.0
15.0
4.17
253
53
19.5
2.5
2.6








D
  DG  25-30×7
2950
15
4.17
238
50
19.44
30
2.2
25
6.94
210
62
23.1
2.2
30
8.33
192.5
63
24.90
2.6
D
  DG  25-30×8
2950
15
4.17
272
50
22.22
37
2.2
25
6.94
240
62
26.4
2.2
30
8.33
220
63
28.53
2.6
D
  DG  85-45×3
2950
55
15.3
153
63
36.38
55
3.2
85
23.6
135
72
43.3
4.2
100
27.8
117
70
45.52
5.2
D
  DG  85-45×4
2950
55
15.3
204
63
48.5
75
3.2
85
23.6
180
72
57.87
4.2
100
27.8
156
70
60.7
5.2
D
  DG  85-45×5
2950
55
15.3
255
63
60.63
90
3.2
85
23.6
225
72
72.34
4.2
100
27.8
195
70
75.86
5.2
D
  DG  85-45×6
2950
55
15.3
306
63
72.75
110
3.2
85
23.6
270
72
86.81
4.2
100
27.8
234
70
91.04
5.2
D
  DG  85-45×7
2950
55
15.3
357
63
84.88
132
3.2
85
23.6
315
72
101.3
4.2
100
27.8
273
70
106.2
5.2
D
  DG  85-45×8
2950
55
15.3
408
63
97.0
132
3.2
85
23.6
360
72
115.7
4.2
100
27.8
312
70
121.4
5.2
D
  DG  85-45×9
2950
55
15.3
459
63
109.1
160
3.2
85
23.6
405
72
130.2
4.2
100
27.8
351
70
136.6
5.2
D
  DG  155-30×2
1480
100
27.8
65
64
27.66
55
3.2
155
43
60
75
33.77
3.9
185
51.4
55
75
36.95
4.8
D
  DG  155-30×3
1480
100
27.8
97.5
64
41.2
75
3.2
155
43
90
75
50.65
3.9
185
51.4
82.5
75
55.4
4.8
D
  DG  155-30×4
1480
100
27.8
130
64
55.32
90
3.2
155
43
120
75
67.54
3.9
185
51.4
110
75
73.9
4.8
D
  DG  155-30×5
1480
100
27.8
162.5
64
69.15
110
3.2
155
43
150
75
84.42
3.9
185
51.4
137.5
75
92.37
4.8
D
  DG  155-30×6
1480
100
27.8
195
64
82.98
132
3.2
155
43
180
75
101.3
3.9
185
51.4
165
75
110.8
4.8
D
  DG  155-30×7
1480
100
27.8
227.5
64
96.81
160
3.2
155
43
210
75
118.2
3.9
185
51.4
192.5
75
29.3
4.8
D
  DG  155-30×8
1480
100
27.8
260
64
110.6
, ,
180
3.2
155
43,
240
75
135.1
3.9
185
51.4
220
75
147.8
4.8
D
  DG  155-30×9
1480
100
27.8
292.5
64
124.5
180
3.2
155
43
270
75
152
3.9
185
51.4
247.5
75
166.3
4.8
D
  DG  155-30×10
1480
100
27.8
325
64
138.3
225
3.2
155
43
300
75
168.8
3.9
185
51.4
725
75
184.7
4.8
D
  DG  155-67×3
2950
100
27.8
228
64
97.0
132
3.2
155
43
200
74
114.7
5.0
185
51.4
177
72
123.9
6.6
D
  DG  155-67×4
2950
100
27.8
304
64
129.4
185
3.2
155
43
268
74
152.9
5.0
185
51.4
236
72
165.1
6.6
D
  DG  155-67×5
2950
100
27.8
380
64
161.7
220
3.2
155
43
335
74
191.1
5.0
185
51.4
295
72
206.4
6.6
D
  DG  155-67×6
2950
100
27.8
456
64
194
275
3.2
155
43
402
74
229.3
5.0
185
51.4
354
72
247.7
6.6
D
  DG  155-67×7
2950
100
27.8
532
64
226.4
350
3.2
155
43
469
74
267.5
5.0
185
51.4
413
72
289
6.6
D
  DG  155-67×8
2950
100
27.8
608
64
258.7
350
3.2
155
43
536
74
305.7
5.0
185
51.4
472
72
330.3
6.6
D
  DG  155-67×9
2950
100
27.8
684
64
291.1
440
3.2
155
43
603
74
344
5.0
185
51.4
531
72
371.9
6.6
D
  DG  280-43×2
1480
185
51.4
94
69
68.6
110
3.0
280
77.8
86
77
85.17
4.7
335
93.1
76
75
92.4
6.0
D
  DG  280-43×3
1480
185
51.4
141
69
103
150
3.0
280
77.8
129
77
127.7
4.7
335
93.1
114
75
138.7
6.0
D
  DG  280-43×4
1480
185
51.4
188
69
137.3
230
3.0
280
77.8
172
77
170.3
4.7
335
93.1
152
75
184.9
6.0
D
  DG  280-43×5
1480
185
51.4
235
69
171.6
300
3.0
280
77.8
215
77
212.9
4.7
335
93.1
190
75
231.1
6.0
D
  DG  280-43×6
1480
185
51.4
282
69
205.9
300
3.0
280
77.8
258
77
255.5
4.7
335
93.1
228
75
277.3
6.0
D
  DG  280-43×7
1480
185
51.4
329
69
240.2
350
3.0
280
77.8
304
77
298.1
4.7
335
93.1
226
75
323.6
6.0
