IS型卧式单级单吸离心泵

水泵介绍:

IS型卧式单级单吸清水离心泵,是全国联合设计的节能泵,它是BA型、BL型及其他单级清水离心泵的更新型。

应用范围:

流 量Q:m3/h,扬 程H:m;

水泵材质:

常见型号:IS100-80-160A;

进口口径:mm,出口口径:mm;

工作压力:MPa,工作温度:℃;

【性能特点】

【工作原理】

优点有:全系列水力性能布局合理,用户选择范围宽,检修方便;效率和吸程达到国际平均先进水平。本型泵适用于工业和城市给水、排水,也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用,温度不高80℃。

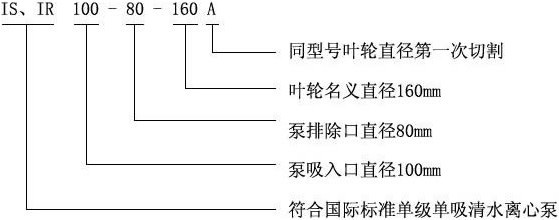

IS型卧式单级单吸清水离心泵型号意义:





IS型卧式单级单吸清水离心泵结构特点:



  IS型卧式单级单吸清水离心泵系根据国家标准ISO2858所规定的性能和尺寸设计的,主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套及悬架轴承部件(12)等所组成。

  IS型离心泵的泵体和录盖的部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部件,进行检修。

  泵的壳体(即泵体和泵盖)抅成泵的工作室、叶轮、轴和滚动轴承等为录的转子。悬架轴承部件支承着泵的转子部件,滚动轴承承受泵的径向力和轴向力。

  为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。

  泵的轴向密封环是由填料压盖(9),填料环(10),和填料(11)等组成,以防止进气或大量漏水。泵的叶轮如有平衡,則装有软填料的空腔与叶轮吸入口相通,若叶轮入口处液体处于真空状态,則很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填科环进行密封。泵的叶轮如没有平衡孔, 由于叶轮背面液体压力大于大气压,因而不存在漏汽问題,故可不装填料环。

  为避免轴麿损,在轴通过填料腔的部位装冇轴套保护,轴套与轴之间装有0形密封困,以防止沿着配合表面进气或漏水。

  泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向,从驱动端看,为顺时针方向旋转。

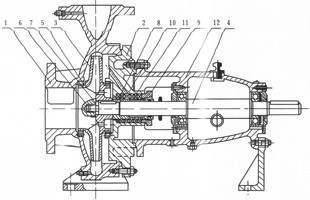

  1泵体、2泵盖、3叶轮、4轴、5密封环、6叶轮螺母、7止动垫圈、8轴套、9填料压盖、10填料环、11填料、12悬架轴承部件。



IS型卧式单级单吸清水离心泵结构说明:



IS型卧式单级单吸清水离心泵为后开式,拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承,用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。涡室、脚、进水法兰和出水法兰铸成一个整体。



IS型卧式单级单吸清水离心泵性能范围:



IS型卧式单级单吸清水离心泵结构简单,性能可靠,体积小,重量轻,抗汽蚀性能好,电耗低,使用维修方便。

  IS型卧式单级单吸清水离心泵通用性广,全系列共140种规格,但只用四种轴;同一规格的轴,轴承,轴封,能互换;全系列泵的悬架也只有四种。

  泵转速分为2900和1450转/分两种。

  性能如下: 2900转/分 1450转/分

  最大流量: 240米3/分400米3/分

  最高总扬程: 125米 55米

  最高转速: 3500转/分(用于60调波电源时,叶轮直径有所减少)

  最高工作温度:80℃

  允许吸入管路压力0.3MPa,泵的最高使用压力1.6MPa。


【核心配件】

(注意:IS型卧式单级单吸离心泵型号的水泵配件实物图和此图存在外观、大小、尺寸、材质等的区别)

【配件选择】

多种标准的法兰能提供
      1、中国标准GB, HG和德国标准DIN;
      2、美国标准ANSI, ASME;
      3、日本标准JIS;

过流部件材质可供选择
      1、铸钢;2、不锈钢;
      3、铸铁;
      4、铜合金;

密封型式
      1、机械密封(含平衡型单端面、双端面密封);
      2、填料密封;

轴承
      1、根据用户的要求和泵的技术条件,可提供;
      2、滚动和滚动轴承;

多种联轴器形式可供选择
      1、弹性柱销式联轴器;
      2、金属膜片式联轴器;
      3、爪形联轴器;
      4、梅花形联轴器;

底座
      1、铸造型和钢焊接结构任选;
      2、带集液槽的结构可选;
      3、独立底座;
      4、公共底座;

更多参数【性能参数】


型号
流量(m3/h)
扬程(m)
电机功率 (kW)
转速(r/min)
效率(%)
汽蚀余量(m)
IS50-32-125
12.5
20
2.2
2900
60
2.0
6.3
5
0.55
1450
54
2.0
IS50-32-160
12.5
32
3
2900
54
2.0
6.3
8
0.55
1450
48
2.0
IS50-32-200
12.5
50
5.5
2900
48
2.0
6.5
12.5
0.75
1450
42
2.0
IS50-32-250
12.5
80
11
2900
38
2.0
6.3
20
1.5
1450
32
2.0
IS65-50-125
25
20
3
2900
69
2.0
12.5
5
0.55
1450
64
2.0
IS65-50-160
25
32
5.5
2900
65
2.0
12.5
8
0.75
1450
60
2.0
IS65-40-200
25
50
7.5
2900
60
2.0
12.5
12.5
1.1
1450
55
2.0
IS65-40-250
25
80
15
2900
50
2.0
12.5
20
2.2
1450
46
2.0
IS65-40-315
25
125
30
2900
45
2.5
12.5
32
4
1450
41
2.5
IS80-65-125
50
20
5.5
2900
75
3.0
25
5
0.75
1450
71
2.5
IS80-65-160
50
32
7.5
2900
73
2.5
25
8
1.5
1450
69
2.5
IS80-50-200
50
50
15
2900
69
2.5
25
12.5
2.2
1450
65
2.5
IS80-50-250
50
80
22
2900
63
2.5
25
20
3
1450
60
2.5
IS80-50-315
50
125
37
2900
54
2.5
25
32
5.5
1450
52
2.5
IS100-80-125
100
20
11
2900
78
4.5
50
5
1.5
1450
75
2.5
IS100-80-160
100
32
15
2900
78
4.0
50
8
2.2
1450
75
2.5
IS100-65-200
100
50
22
2900
76
3.6
50
12.5
4
1450
73
2.0
IS100-65-250
100
80
37
2900
72
3.8
50
20
5.5
1450
68
2.0
IS100-65-315
100
125
75
2900
66
3.6
50
32
11
1450
63
2.0
IS125-100-200
200
50
45
2900
81
4.5
100
12.5
7.5
1450
76
2.5
IS125-100-250
200
80
75
2900
78
4.2
100
20
11
1450
76
2.5
IS125-100-315
200
125
90
2900
73
4.5
100
32
15
1450
73
2.2
IS125-100-400
100
50
30
1450
65
2.5
IS150-125-250
200
20
18.5
1450
81
3.0
IS150-125-315
200
32
30
1450
79
2.5
IS150-125-400
200
50
45
1450
76
2.8
IS200-150-250
400
20
37
1450
82
4.2
IS200-150-315
400
32
55
1450
82
3.5
IS200-150-400
400
50
90
1450
81
3.8
