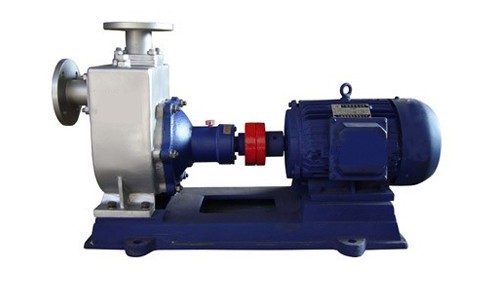

ZXB/ZX型不锈钢自吸泵

水泵介绍：

ZXB/ZX型不锈钢自吸泵

应用范围：化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织、自来水厂、灌溉、排水泵站、工业供水系统、空调系统、消防系统、船舶工业等行业；

流量Q：m3/h，扬程H：m；

水泵材质：；

常见型号：ZX200-200-160；

进口口径：mm，出口口径：mm；

工作压力：MPa，工作温度：℃；

水泵说明书下载

【性能特点】

            国家实用新型技术

            美国先进水力模型

            三元流理论/三维软件设计

            制造/加工/铸造/蜗壳

【工作原理】

● 一、ZXB/ZX型不锈钢自吸泵产品概述：

流量：8～100m3/h
　　扬程：25～40m
　　转速：2900r/min
产品介绍：
　　ZXB/ZX型自吸泵，其标记、额定性能点和尺寸等效采用国际标准ISO2858-1975。FZX型自吸泵具有“一次引流，终身自吸”等多种功能。
　　ZXB/ZX型自吸泵采用先进技术设计的过流部件，效率高、自吸时间短，而且无需用底阀，直接启动，自动出水，自吸高度能达6米左右，采用氟塑料、不锈钢一次成形，具有优异的耐腐蚀性能。

ZXB/ZX系列卫生自吸泵，具有结构紧凑，外形美观，重量轻、操作方便等特点，泵体与液体接触部份均采用SUS304或SUS316L优质材料冷加工制成，对酸、碱、盐溶液均有很好耐腐蚀能力，很适应输送各种酒类、汽水、牛奶、食醋、食用植物油等液体，为单程自吸泵在间断输送时不需每次向泵内灌引液料，适用于生产乳品、食品、饮料、啤酒、化工、医药、纺织业等，并能与过滤机配套使用。

● 二、ZXB/ZX型不锈钢自吸泵安装使用及注意事项

1、卫生自吸泵由泵体、叶轮、轴、机架、电机等部件组成，结构精密，移动方便。
2、该自吸泵在一般安装条件下，吸入高度为3米，如果在某种场合需要进一步提高吸入高度，那么安装时要注意吸入管越短越好，泵的吸入应尽量避免阀门、弯头和三通。排出管垂直高度在1米内，且在泵出口垂直1米内，中间不设置弯头，那么可以获得该泵的最大吸入高度。
3、泵体内设有气水分离室与出中相通，贮水室与回流阀相通。自吸时，回液阀是自动打开的，回流阀体有正对叶轮的锥型喷嘴，自吸时有助于提高自吸速度。
4、进水接头与泵体之间装有橡胶阀片，停止时自动关闭，保持泵内满液作下次引液之用。
5、泵的进口下端，设有放液口，扭开放液口封盖，泵内液料即能放净。
6、出液口、进液口处都用橡胶密封圈，转轴上密封采用机械密封件来密封。

【配件选择】

1、中国标准GB, HG和德国标准DIN； 2、美国标准ANSI, ASME； 3、日本标准JIS；	1、铸钢；2、不锈钢; 3、铸铁； 4、铜合金;
1、机械密封(含平衡型单端面、双端面密封)； 2、填料密封；	1、根据用户的要求和泵的技术条件，可提供； 2、滚动和滚动轴承；
1、弹性柱销式联轴器； 2、金属膜片式联轴器； 3、爪形联轴器； 4、梅花形联轴器；	1、铸造型和钢焊接结构任选； 2、带集液槽的结构可选； 3、独立底座； 4、公共底座；

更多参数【性能参数】

● 三、ZXB/ZX型不锈钢自吸泵

型号	流量（m3/h）	扬程(m)	转速(r/min)	汽蚀余量(m)	自吸性能(min/5m)	电机功率(kw)
ZX32-25-160	3.2	32	2900	3.5	2	1.5
ZX32-32-160	3.2	32	2900	3.5	2	1.5
ZX32-32-200	6.3	50	2900	3.5	2	3
ZX40-32-160	6.3	32	2900	3.5	2	2.2
ZX40-40-125	6.3	20	2900	3.5	2	1.1
ZX40-32-200	6.3	50	2900	3.5	2	3
ZX40-40-200	6.3	50	2900	3.5	2	3
ZX50-50-125	15	12	2900	3.5	2	1.5
ZX50-50-140	18	20	2900	3.5	2.5	2.2
ZX50-50-160	12.5	32	2900	3.5	2.5	3
ZX50-50-180	10	40	2900	3.5	1.5	4
ZX50-50-200	12.5	50	2900	3.5	1.5	5.5
ZX50-50-230	15	60	2900	3.5	1.5	7.5
ZX50-50-250	15	75	2900	3.5	2.5	11
ZX65-50-125	30	15	2900	3.5	2	3
ZX65-50-160	25	32	2900	3.5	2	5.5
ZX65-50-200	25	50	2900	3.5	2.5	7.5
ZX65-50-250	25	60	2900	3.5	2.5	11
ZX80-65-120	35	13	2900	4	3.5	3
ZX80-65-125	50	20	2900	4	2	5.5
ZX80-65-160	50	32	2900	4	2.5	7.5
ZX80-65-200	60	55	2900	4	2	18.5
ZX80-65-250	60	70	2900	4	1.5	22
ZX100-80-125	100	20	2900	4	2.5	11
ZX100-80-160	100	32	2900	4	2	15
ZX100-80-180	100	40	2900	4	2	22
ZX100-80-200	100	65	2900	4	2	30
ZX100-80-250	70	80	2900	4	2	30
ZX150-100-125	160	55	2900	4	2	45
ZX150-100-160	150	80	2900	5	2	55
ZX200-200-160	280	63	1450	5	1.5	90
