ISG型立式管道离心泵

■ISG型节能立式单级管道离心泵产品概述

    ISG型节能立式单级管道离心泵是湘电节能科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型节能离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在离心泵的基础上派生出适用热水、高温、腐蚀性化工泵、油泵。该型产品具有高效节能、噪音低、性能可靠等优点。符合最新国家机械部JB/T53058-93的标准要求。产品按国际IS02858标准设计制造。供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。(ISG型泵又称管道泵、离心泵、管道离心泵、单级离心泵、立式离心泵、增压泵、热水泵、循环泵等)。

■ISG型节能立式单级管道离心泵适用范围：

1、ISG型节能管道离心泵供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套，使用温度80℃以下。
2、IRG型节能立式热水循环泵，适用于能源、冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市采暖系统循环用泵，使用温度120℃以下。
3、IHG型节能立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度为-20℃-120℃。
4、YG立式节能管道油泵，供输送汽油、煤油、柴油等石油产品或易燃、易爆液体，被输送介质温度为-20℃-120℃。
5、ISG型节能管道离心泵适用于环境噪声要求很低的场合及空调循环等。
■ISG型节能立式单级管道离心泵产品特点：
1、泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小。
2、安装方便，进出口径相同并在同一中心线上，无需改变管路。
3、泵运行平稳、噪音低、组件同心度高。
4、密封可靠、无泄漏。轴封采用硬质合金及碳化硅等耐磨材质机械密封。
5、维修方便，无需拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行检修维护。
6、其独特结构，完美设计，不仅缩小泵房面积，改善了空间，而且大大节省基建投资。
■ISG型节能立式单级管道离心泵型号意义：
ISG100-160 (I) A（B）
ISG – 单级单吸立式管道离心泵
IRG – 单级单吸立式热水管道离心泵
IHG – 单级单吸立式管道化工离心泵
YG – 单级单吸立式管道油泵
ISGD – 单级单吸低转速立式管道离心泵
100 – 泵进出口直径（mm）
160 – 叶轮名义直径（mm）
I – 流量分类
A – 叶轮经第一次切割
B – 叶轮经第二次切割
■ISG型节能立式单级管道离心泵技术参数：
流量：1.5-1200m3/h；
扬程：5-150m；
转速：980-2900r/min；
口径：φ15-φ500；
温度范围：-20℃-+120℃；
工作压力：≤1.6Mpa。■ISG型立式单级管道离心泵使用条件： 1、吸入压力≤1． 0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。 ■ISG型立式单级管道离心泵主要用途： 　　 1.　ISG节能立式管道离心泵，适用于输送易燃性化工液体。
　　 7.　ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型节能立式低速离心泵离心泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。
　　 5.　YG型节能管道油泵离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
　　 2.　IRG型节能立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
　　 3.　GRG型节能立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。
　　 4.　IHG型节能立式不锈钢管道，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。
　　 6.　IHGB型节能立式不锈钢防爆型化工，适用于环境噪声要求很低的场合及空调循环等。{aspcms:page}■ISG型立式单级管道离心泵结构图：

ISG立式管道泵结构图	1	取压塞	ISG型结构说明：1.泵与电机同端盖，轴向尺寸缩短，结构简单。2.泵体上设有取压孔和放水孔。3.泵体上设有排气阀，工作前能拐车放泵内空气。4.泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。
	2	排气阀
	3	叶轮
	4	机械密封
	5	挡水圈
	6	电机
	7	轴
	8	联体座
	9	叶轮螺母
	10	泵体
	11	放水阀
IRG立式热水管道泵结构图	1	取压塞	IRG型结构说明：1.泵体与上部结构中间装有隔热盖，适用于介质温度T〈120度的场合。2.泵与电机轴承组合装置，保证轴运转精度，提高了密封的可靠性。3.可根据用户要求隔热盖内安装风冷装置。
	2	排气阀
	3	叶轮
	4	机械密封
	5	轴承
	6	电机
	7	联体座
	8	挡水圈
	9	叶轮螺母
	10	泵体
	11	放水阀

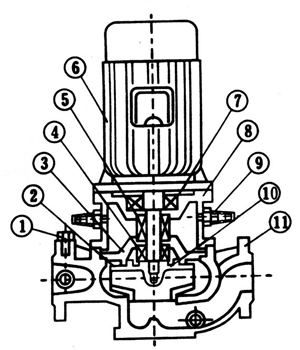

GRG高温型立式管道泵结构	1	排气阀	GRG型结构说明：1.泵体与上部结构中间采用外供水隔热和冷却，可以适用于温度-45度~+240度的高温场合。2.泵与电机轴承组合装置，保证轴运转精度，提高了密封的可靠性。3.采用组合式密封，下端为进口钛合金密封环的中型高温机械密封。
